Антена ЯГІ

Yagi-антена 910 МГц для дальнього FPV — керування дроном на межі радіогоризонту

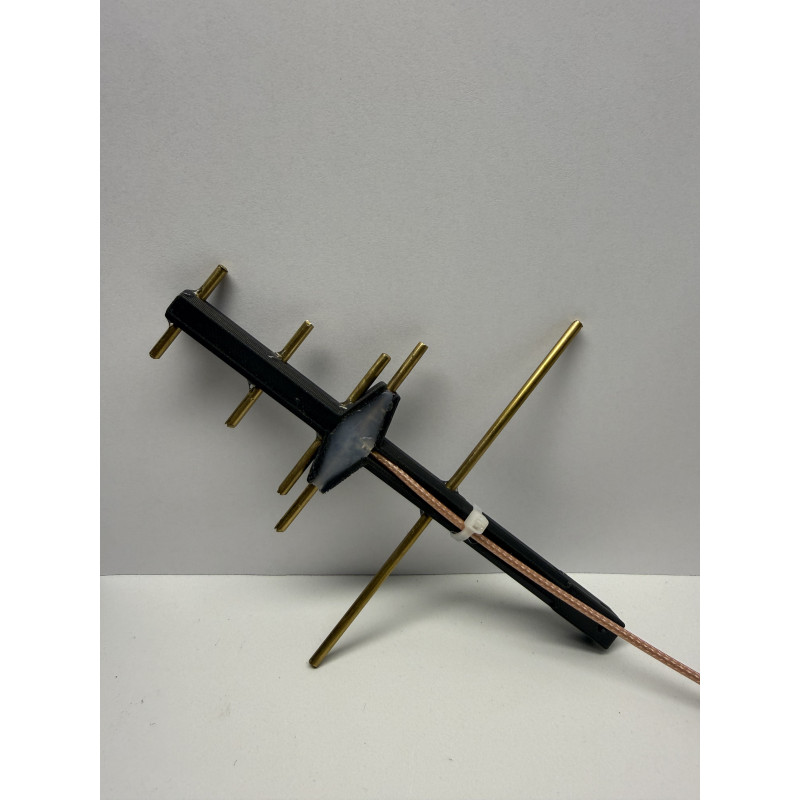

Ця антена — класична спрямована конструкція типу «Яги-Уда» (Yagi-Uda), яка складається з активного випромінювача та ряду пасивних елементів (рефлектора та директорів), розташованих уздовж загальної осі на діелектричній траверсі. Така схема концентрує енергію у вузькому промені вперед, завдяки чому суттєво зростає дальність і стійкість радіолінії порівняно з ненаправленими (омні) антенами — особливо важливо для каналу керування (uplink) дрона, де критична саме надійність доставки команд, а не ширина покриття.

Технічні характеристики:

• Робоча частота: 910 МГц (маркування на кабелі — 910MHz)
• Тип: направлена антена Yagi-Uda, кілька елементів (рефлектор + директори)
• Матеріал елементів: латунні стрижні
• Траверса/корпус: 3D-друкований діелектричний профіль (PETG/ABS), стійкий до вологи та механічних навантажень
• Кабель живлення: коаксіальний RG-178 (тонкий, гнучкий), закріплений кабельною стяжкою для розвантаження від натягу
• Маркування частоти на бирці для зручної ідентифікації в комплекті антен

Призначення:
Оптимальна для передавальної/приймальної частини каналу телеметрії та керування (control link) на частоті 910 МГц у складі наземної станції далекого FPV-польоту. Рекомендується монтувати на антенний трекер або поворотну щоглу з орієнтацією директорами в бік очікуваного напрямку польоту дрона — це дає максимальний виграш у дальності порівняно з статичним омнінаправленим варіантом.

Важливо: реальна дальність зв'язку залежить від потужності передавача, чутливості приймача, прямої видимості (LOS), рельєфу місцевості, перешкод та погодних умов. Направлена антена вимагає орієнтації в напрямку польоту — за втрати наведення дальність і якість сигналу падають.
